儀用互感器的作用和原理

2024-07-22

次

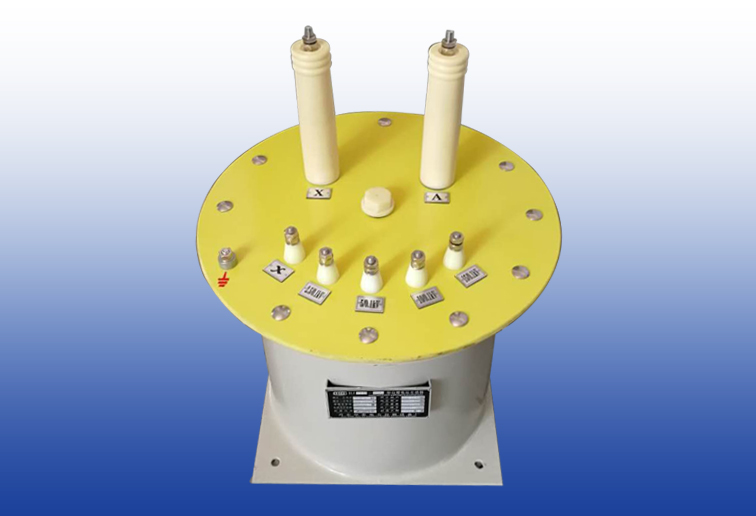

電壓互感器是一種小型的降壓儀用變壓器，主要由鐵芯、一次繞組、二次繞組、接線端子和絕緣支持物等構成，一次繞組并接于電力系統一次回路中，其二次繞組并聯接入了測量?jī)x表、繼電保護裝置或自動裝置的電壓線圈，即負載為多個元件時，負載并聯后接入二次繞組，且標準額定電壓為100V 。由于電壓互感器是把高電壓變成低電壓，所以它的主繞組的匝數較多，而次繞組的匝數較少。

一、電壓互感的電氣符號

電壓儀用互感器在電路中的符號如圖所示，用“ TV”來表示，一、二次繞組絕緣套管分別標記“●”的兩個端子為同名端或同極性端。

二、影響誤差的運行因素

電壓互感器在運行中與電流互感器一樣也會產生誤差，影響電壓互感器誤差的主要原因除了互感器本身鐵芯、繞組等因素外，還有運行中一次電壓、二次負載和負荷功率因數等參數對其也有影響。

因此，為了減少電壓互感器的誤差，在結構上，應采用導磁率高的冷軋硅鋼片，減少電壓互感器的損耗；在運行時，則應根據準確度的要求，把一次電壓、二次負載和負荷功率因數等參數控制在相應的范圍內。
