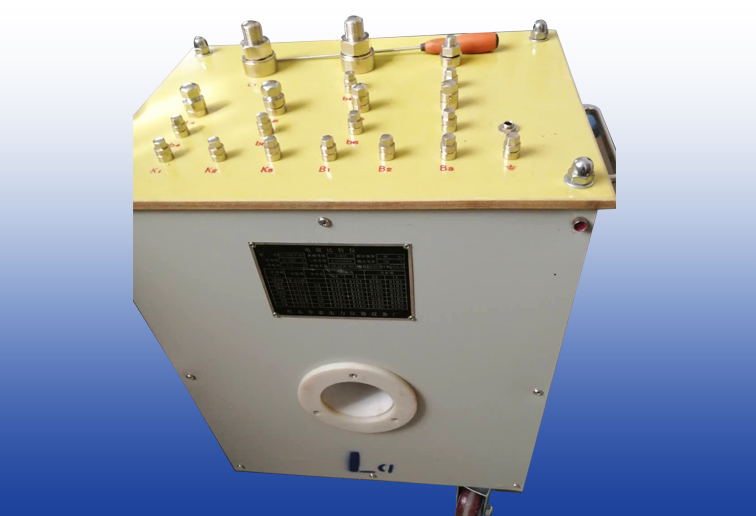

小電流選線裝置用剩余電流儀用互感器

2024-05-20

次

剩余電流儀用互感器和表配需要注意配合情況：如果是電壓表，需要在互感器輸出并一個取樣電阻，阻值、表的刻度需要和互感器的變比配合計算，而且剩余電流互感器輸出信號一般較小，需要注意量程。如果是電流表，則需要注意表的量程，一般剩余電流均為mA級，需要用毫安表來測量。

用的是mA表的話，應該能夠測到漏電流的，你的互感器是裝實際線路上還是測試用？如果是在實際線路上，會否是流電流太小無法準確測到？你可以認為制造一個可以預測的剩余電流，看表是否會有顯示，譬如在漏電互感器的下端（如相線）加一個功率大點的電阻或者是實際負載（燈之類的）接到互感器的下端（如零線），電阻或者負載要放在互感器環路外面，看表顯示怎樣。

小電流選線裝置本身沒有整定值，零序電流只是裝置的判據之一，要求零序電流互感器在一次接地電流較小時，和非金屬性接地時，零序電流互感器也要有一定的輸出，來滿足裝置啟動的門坎值。裝置本身的負載阻抗并不大，但需要通過電纜將各個零序電流互感器與裝置連接起來，所以電纜的阻抗就是零序電流互感器的主要負載阻抗，這種剩余（零序)電流互感器的負載阻抗一般為2.5Ω左右，經過多年實踐和試驗得知與小電流選線裝置配套的零序電流互感器選用：
