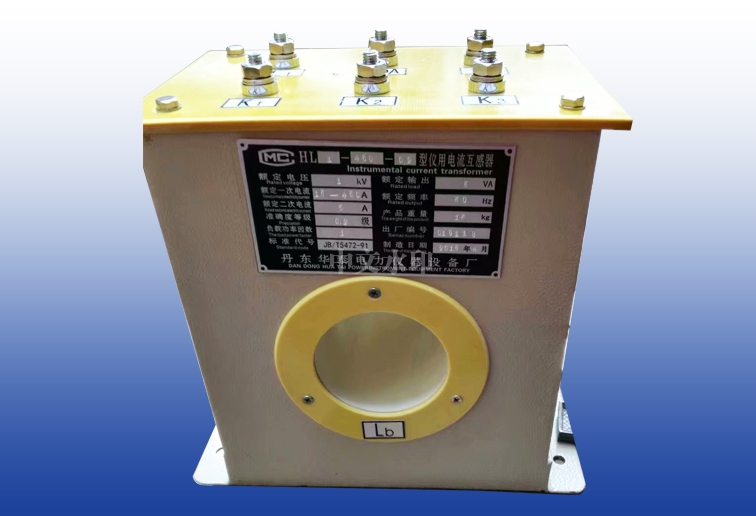

變壓器試驗用電流互感器
變壓器試驗用的電流互感器，一般采用一次側抽頭式的結構或一次分2段（3段），一、二次混合抽頭的方式來切換量程，當采用一次繞組抽頭時，可采用三相電動籠式無載分接開關切換一次各抽頭來變換電流比，可實現遠程電動操作，實現自動化測量，免去手工操作，提高試驗工作效率。
表2.2：變壓器試驗常用電流互感器規格
序號 | 型號 | 額定電壓（kV） | 額定一次電流 （A） | 準確級 | 結構形式 |
1 | HL1-200-0.1 | 1 | 1-200 | 0.1-0.01 | 干式 |
2 | HL10-600-0.1 | 10 | 2.5-600 | 0.1-0.01 | 油浸式 |
3 | HL20-1000-0.1 | 20 | 2.5-1000 | 0.1-0.01 | 油浸式 |
4 | HL35-1000-0.01 | 40 | 5-1000 | 0.1-0.01 | 油浸倒立式 |
5 | HL66-1000-0.01 | 66 | 5-1000 | 0.1-0.01 | 油浸倒立式 |
6 | HL110-1600-0.01 | 110 | 5-1600 | 0.1-0.01 | 油浸倒立式 |
7 | HL150-2500-0.01 | 150 | 5-2500 | 0.1-0.01 | 油浸倒立式 |
8 | HL220-3000-0.01 | 220 | 5-3000 | 0.1-0.01 | 油浸倒立式 |
注：三相電動籠式無載分接開關，工作電流為2000A，一般有8個分接檔位放電量小于50PC。一次分2段或3段的一、二次混合抽頭式電流互感器，一次可采用手動刀開關切換，二次采用開關閉路轉換。
