零序電流互感器的特性及分類

2024-09-02

次

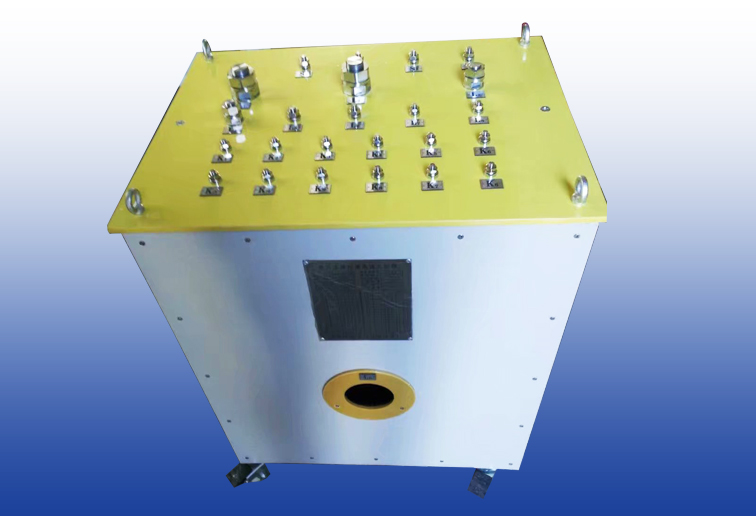

（1）零序電流標準互感器的特性

零序電流互感器是用來檢測零序電流的，它的構造與普通穿心式電流互感器相仿，只是它的一次繞組是被保護系統的三個相的導線（三相的導線一起穿過互感器環形鐵心），二次繞組反應一次系統的零序電流。

在中性點不直接接地系統中，零序電流互感器與接地繼電器等構成單相接地保護裝置。系統正常運行時，通過零序電流互感器一次側三相電流的矢量和為零，當發生單相接地故障時，鐵心中出現零序磁通，該磁通在二次繞組感應出電動勢，二次電流流過接地繼電器使之動作。

零序電流互感器在電力系統產生零序接地電流時與繼電器保護裝置或信號裝置配合使用。使裝置元件動作實現保護或監控功能。

（2）零序電流互感器的分類

按安裝方式分：整體式和開合式。

按結構形式分：母線式和電纜式。

按配合保護分：小電流接地選線裝置用、繼電器用、微機保護用。
