電流互感器的基本結構和鐵芯選型

2019-08-23

次

為了提高電流互感器的準確度，一般都對互感器的誤差進行補償。這樣除了上述一次、二次繞組和鐵心之外，有的還另外繞制輔助線圈或加入輔助鐵心。10KV 以上高壓電流互感器，為了使用上的方便，經常把幾個獨立的互感器鐵心繞組，通過公用的一個一次繞組，絕緣和外殼，裝在一個互感器上，制成多次電流互感器。

這樣，一臺電流互感器相當于兩臺或三臺互感器，兩個或三個次級可以分別用于測量或保護線路。0.2 級以上精密電流互感器，一般都是做成多電流比的，即一臺互感器有許多電流比。

供使用時選擇，多電流比互感器的一次繞組或二次繞組都做成中間抽頭式的，如果一次（或二次）繞組不變，相應于二次（或一次）的每一個抽頭繞組，得到一種電流比。這樣一次和二次繞組組合，有許多電流比。

電流互感器的鐵心有方形、圓環形兩種形式。方形是用一片一片的硅鋼片疊成方形鐵心。這種鐵心的優點是線圈繞制方便，繞組可以預先在機器上繞制好后，再套在硅鋼片鐵心上成為繞組；缺點是鐵心之間有氣隙，磁性能低，繞組漏磁大，且疊片和安裝都比較麻煩。

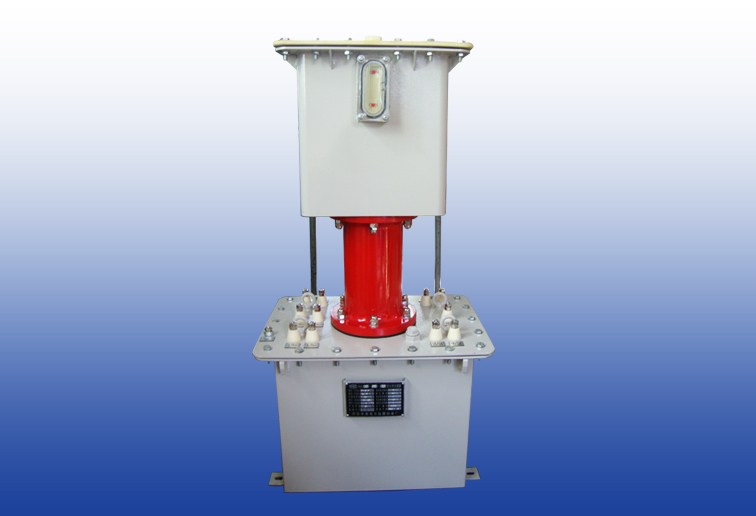

電流互感器
