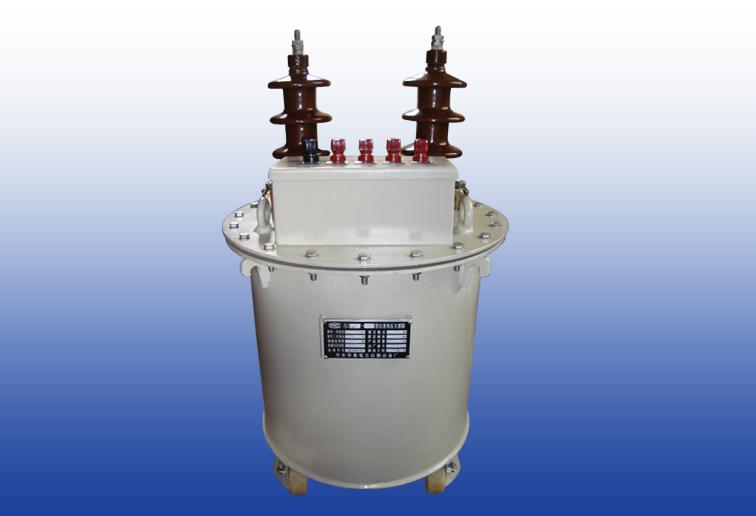

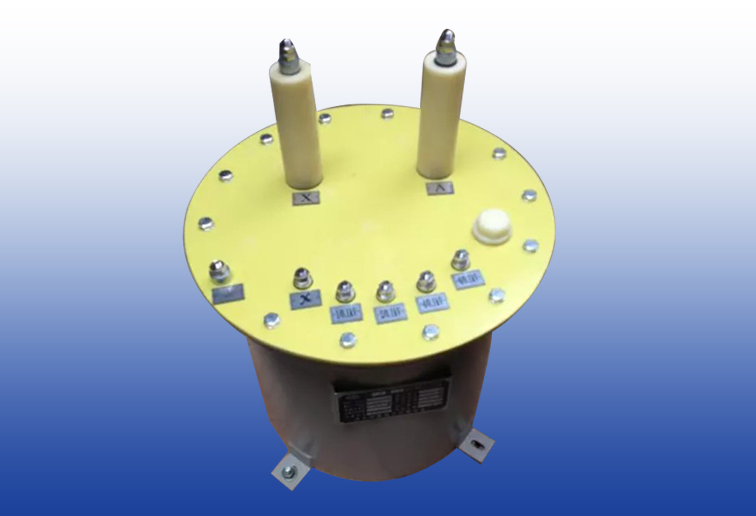

精密電壓互感器作為互感器校驗設備，精密電壓互感器與互感器校驗儀配套，對互感器的比差和角差進行校驗，是各級計量監督部門和電力系統計量部門使用的儀器設備，制造的充氣式精密互感器的優點除了和充氣式試驗變壓器的優點相同外，還具有性能穩定，可以長期不受環境影響而保持精度不變，避免原油浸式精密電壓互感器經常返修的缺點。

精密互感器

精密互感器的二次側必須有一點接地。由于高壓電流互感器的一次側為高壓，當一、二次線圈之間因絕緣損壞出線高壓擊穿時，將導致高壓進入低壓，如果二次線圈一點接地，則將高壓引入了大地，可確保人身及設備的安全。但應當注意，電流互感器的二次回路只允許一點接地，而不允許再有接地，否則有可能引起分流，影響使用。

精密互感器的二次線圈不應該接地。由于低壓互感器的電壓較低，一、二次線圈間的絕緣欲度大，發生一、二次線圈擊穿的可能性小，另外，二次線圈的不接地將使二次回

路及儀表的絕緣能力提高，還可使雷擊燒毀儀表事故減少。另外，差動保護是采用差動繼電器(例如BCH-2等)構成的，差動保護兩側電流互感器只能有一點接地，一般把接地點設在保護屏處，而當差動保護采用微機保護裝置時，兩側電流互感器應分別接地。
