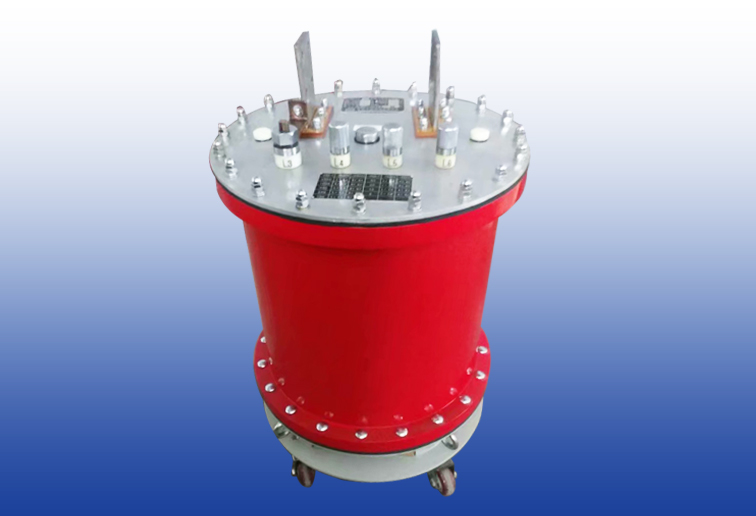

高壓試驗變壓器是一種新型高壓測試設備，本系列產品采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。試驗變壓器產品的整體結構緊湊，通用性強，使用攜帶方便，試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電；適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所的試驗儀器。

標準互感器價格電流互感器二次可以短路，但是不得開路；電壓互感器二次可以開路，但是不得短路2）對于二次側的負荷來說，電壓互感器的一次內阻抗較小甚至可以忽略不計，大可以認為電壓互感器是一個電壓源；而電流互感器的一次卻內阻很大，試驗用標準互感器價格以至可以認為是一個內阻無窮大的電流源。電壓互感器正常工作時的磁通密度接近飽和值，故障時候磁通密度下降；電流互感器正常工作時磁通密度很低，而短路時由于一次側短路電流變得很大，使磁通密度大大增加，有時甚至遠遠超過飽和值。

按絕緣方式可分為干式、澆注式、油浸式和充氣式。干式電壓互感器結構簡單、無著火和爆炸危險，但絕緣強度較低，只適用于6kV以下的戶內式裝置；澆注式電壓互感器結構緊湊、維護方便，適用于3kV～35kV戶內式配電裝置；油浸式電壓互感器絕緣性能較好，可用于10kV以上的戶外式配電裝置；充氣式電壓互感器用于SF6全封閉電器中。干式電流互感器。由普通絕緣材料經浸漆處理作為絕緣。澆注式電流互感器。用環氧樹脂或其他樹脂混合材料澆注成型的電流互感器。油浸式電流互感器。由絕緣紙和絕緣油作為絕緣，一般為戶外型。

確保通風設備正常，主要是確保風機的正常運轉。如所帶負荷很小，并證明變壓器確實沒有特別過熱點(這可用紅外線測溫儀和本身自配的溫控器檢測)，可以減少運轉的風機，但必須保證有風機正常運行，因為干式變壓器一旦發生熱損壞，將嚴重損壞內部繞組，其后果不堪設想。一般散發1kW損耗的熱量，應該的4m3/min的通風量。對無外殼的變壓器應在周圍安裝隔離遮攔，變壓器室的門、通風孔都要有防止雨雪和飛鳥、蛇等小動物進入的措施。

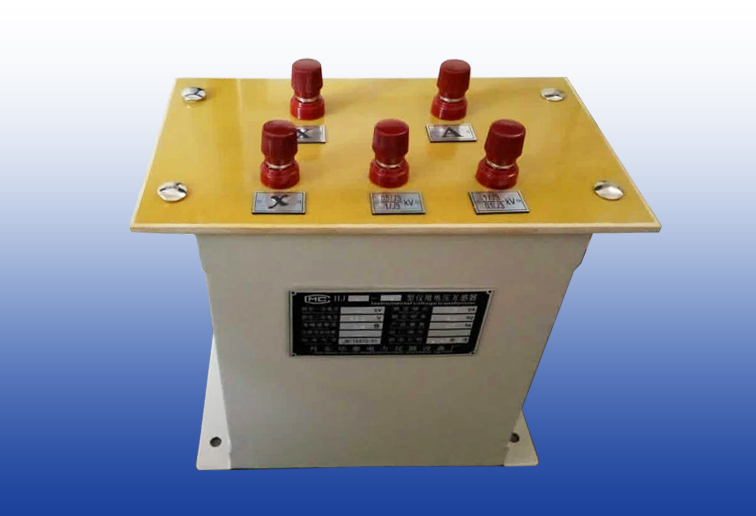

精密互感器的二次側必須有一點接地。由于高壓電流互感器的一次側為高壓，當一、二次線圈之間因絕緣損壞出線高壓擊穿時，將導致高壓進入低壓，如果二次線圈一點接地，則將高壓引入了大地，可確保人身及設備的安全。但應當注意，電流互感器的二次回路只允許一點接地，而不允許再有接地，否則有可能引起分流，影響使用。精密互感器的二次線圈不應該接地。由于低壓互感器的電壓較低，一、二次線圈間的絕緣欲度大，發生一、二次線圈擊穿的可能性小，另外，二次線圈的不接地將使二次回路及儀表的絕緣能力提高，還可使雷擊燒毀儀表事故減少。

儀用互感器一種特殊的變壓器，指用以傳遞信息供給測量儀器、儀表和保護、控制裝置的變換器。也稱測量用互感器，是測量用電壓互感器和測量用電流互感器的統稱。電壓互感器低壓側匝間和相間短路時，低壓保險尚未熔斷，由于激磁電流迅速增大，使高壓熔管熔絲 熔斷或燒壞互感器。當10kV出線發生單相接地時，電壓互感器一次側非故障相對地電壓為正常電壓值的根號3倍。電壓互 感器的鐵芯很快飽和，激磁電流急劇增強，使熔絲熔斷。由于電力網絡中含有電容性和電感性參數的元件，特別是帶有鐵芯的鐵磁電感元件，在參數組合不利 時引起鐵磁諧振。
